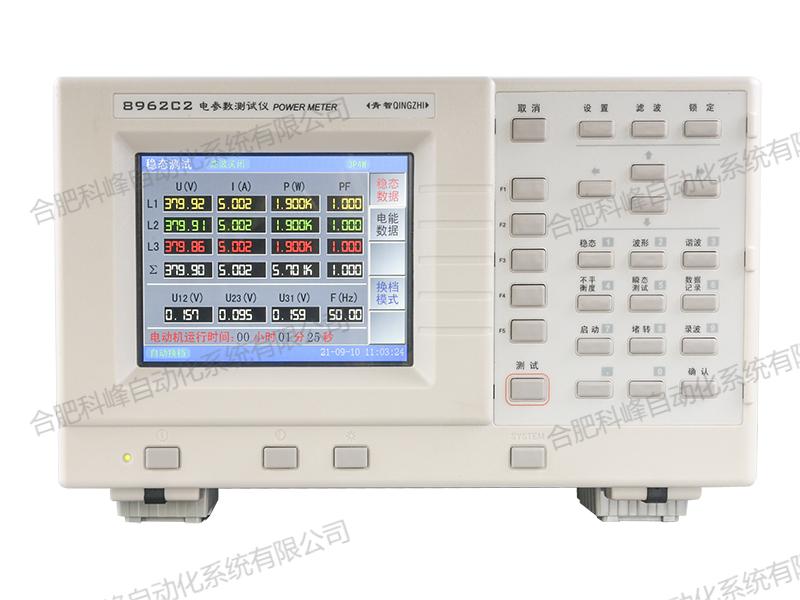

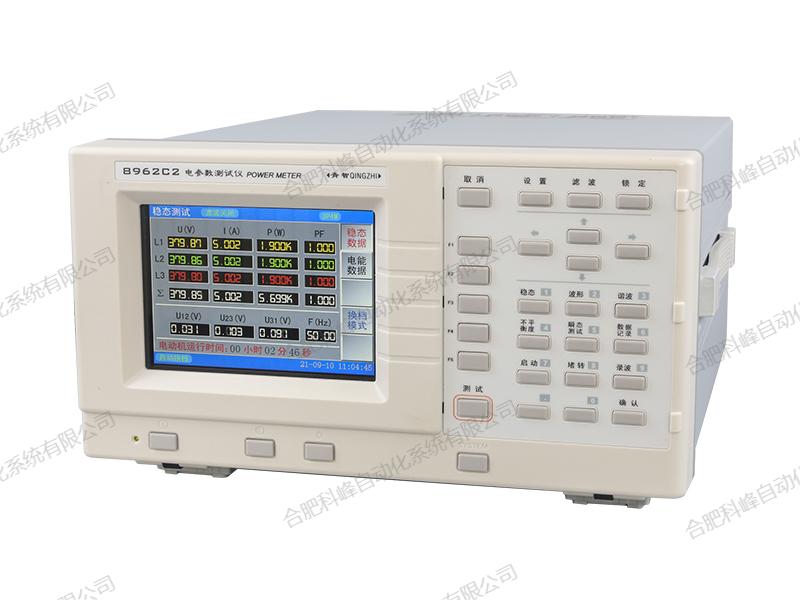

一、变频电机适用、启动堵转测试-8962C2
针对变频电源和变频电机等设备测试。
采用高速、流水线结构的全新内核、运算速度可达100MPS,同时配备了速度为200k的高速AD进行采样。
设计广泛采用了高度集成芯片,使得整个仪表内部结构紧凑、简单。同时提高了整机的高可靠性和准确度。
仪表带有500Hz和55kHz滤波器,可以去掉高次谐波影响,使得波形会更加顺滑,数据会更加稳定。
5.6寸彩色液晶屏幕显示，波形直观显示。
|
项目/型号
|
8962C2
|
|
输入单元
|
三相
|
|
基本精度
|
0.2级 （±读数0.1%+量程0.1%）
|
|
测量带宽
|
5Hz-800Hz
|
|
输入量程
|
电压：6V-600V
电流：5mA-5A
|
|
测试参数
|
电压U、电流I、 频率f、 有功功率P、功率因数PF、 峰值电压U±PK
、 峰值电流I±PK、 电能累计E、谐波失真、 谐波成分等
|
|
允许过载
|
120%倍的电压、电流量程
|
|
采样速率
|
200k次/s(14位 电压、电流同时采样）
|
|
线路滤波
|
500Hz和5.5kHz滤波器
|
|
谐波测量
|
（20～65）Hz：三相1～128次谐波及总谐波；
（65～120）Hz：三相1～64次谐波及总谐波；
（120～420）Hz：三相1～32次谐波及总谐波；
（420～800）Hz：三相1～16次谐波及总谐波；
|
|
显示方式
|
5.6寸大屏幕液晶显示
|
|
显示更新
|
1次/秒
|
|
通讯接口
|
标配接口：USB和RS232/485
|
|
工作环境
|
温度(0～40)℃
湿度(20%～75%)RH
大气压 (86～106)kPa
|
|
仪表重量
|
约4.0Kg
|
|
整机功耗
|
＜10VA
|
|
工作电源
|
AC 100V～240V，50/60Hz
|
|
外形尺寸
|
宽*高*深 308*186*407
|
|
开孔尺寸
|
宽*高 296*166
|
|
测试功能
|
测量参数
|
|
备忘
|
|
稳态测试
|
电压（U:V），电流（I:A），有功功率（P:W）,功率因数（PF）,
视在功率（S:VA）,无功功率（Q:Var）,
有功电能（Ep:W·h）, 无功电能（Eq:Var·h）
|
1次/秒
|
1）稳态测试，波形，谐波，
不平衡度，录波可同时进行
2）瞬态测试，启动测试，
堵转测试不可同时进行
|
|
波形
|
全部波形，电压波形，电流波形，分相波形，波形数据：
电压调制率，电压峰值Upk，电压波峰系数Ucf，电压畸变率；
电流峰值Ipk，电流波峰系数Icf。
|
|
谐波
|
电压电流分次谐波（工频128次，中频32次）；谐波棒形图；
电压总谐波（波形畸变率），电流总谐波；
电话谐波因数，电话干扰系数（工频）；电压谐波因数，电压偏离系数。
|
|
不平衡度
|
电压不平衡度，三相电压基波数据，零序电压，负序电压，正序电压；
电压角度，电流角度，相角度；相量图。
|
|
瞬态测试
|
可捕捉瞬态测试过程中电压、电流、功率、频率的最大值，最小值；并绘制数据曲线。
|
|
|
数据记录
|
最多65536条稳态数据记录，4个电压，4个电流，4个功率及总功率因数和频率
|
|
电压存储
|
存储200条3相电压记录
|
启动测试
堵转测试
|
可捕捉测试过程中三相电流的最大值，及电流最大时对应的时间、三相电压及总功率
|
1-60秒
|
|
录波
|
三相电压、三相电流同时录波。四种录波模式：25600点/秒，12800点/秒，6400点/秒，3200点/秒
|
每相记25600点
|
|
保护功能
|
当测试的电压，电流大于报警上限或低于报警下限时，仪表进行报警输出
|
|
|
滤波功能
|
三种滤波状态可选：滤波关闭，滤波500Hz 以上，滤波5.5KHz以上
|
产品应用
8962C2-三相电参数测量仪 (高精度变频电机适用)
针对变频电源和变频电机等设备测试。
采用高速、流水线结构的全新内核、运算速度可达100MPS,同时配备了速度为200k的高速AD进行采样。
设计广泛采用了高度集成芯片,使得整个仪表内部结构紧凑、简单,同时提高了整机的高可靠性和准确度。
仪表带有500Hz和5.5kHz滤波器，可以去掉高次谐波影响,使得波形会更加顺滑,数据会更加稳定。
5.6寸彩色液晶屏幕显示，波形直观显示。
高精度测量电机变频器的效率
近年来随着节能呼声的日益高涨，电机/变频器效率的高精度测量需求也在逐渐增多。
8962C2可以提供3电压和3电流输入进行高精度测量。选用电机功能(选配转速扭矩接口),在观测电压，电流和功率变化的同时，也可以观测转速和扭矩的变化,计算并显示机械功率和总效率。

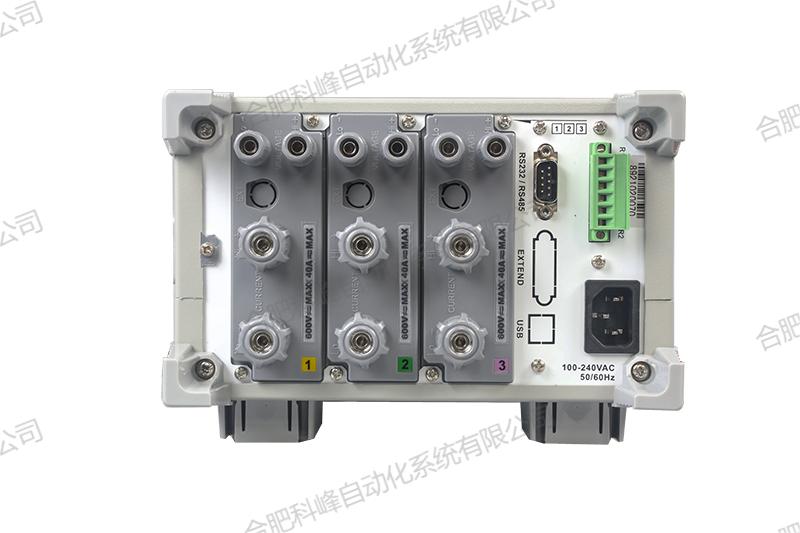

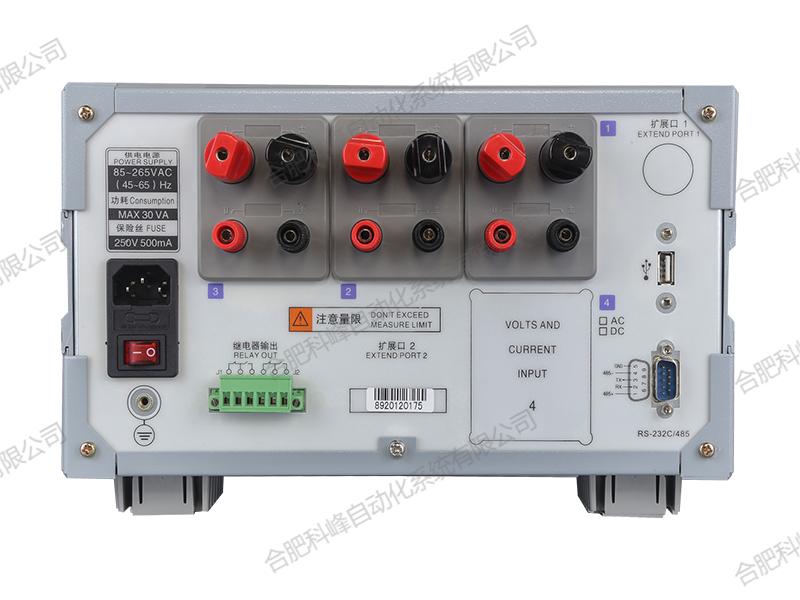

测试仪接线端子说明

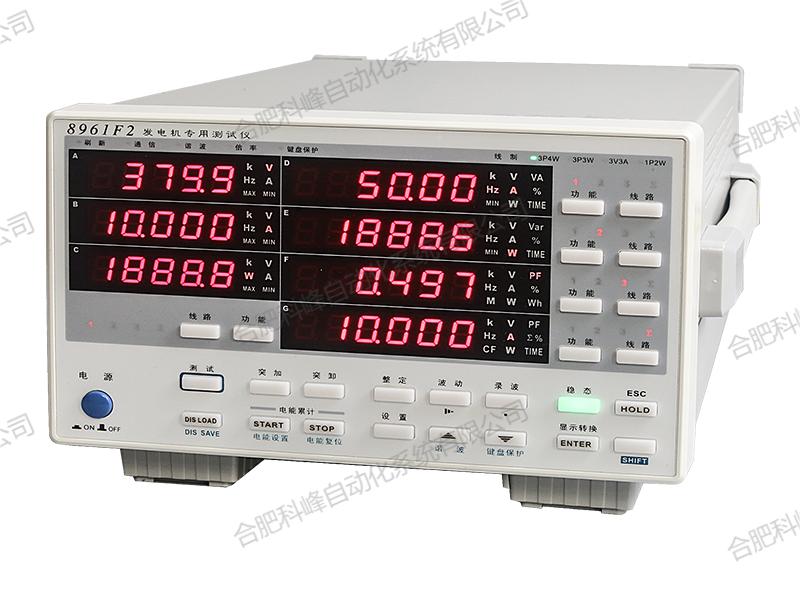

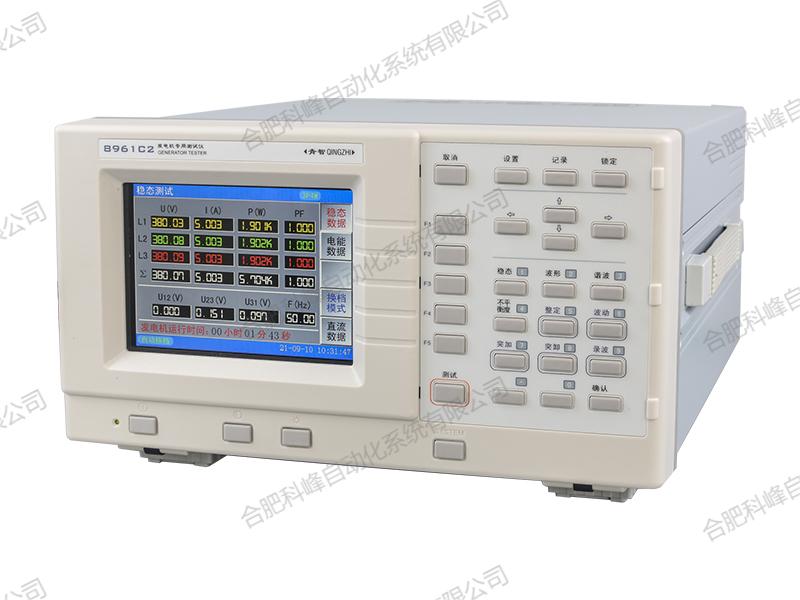

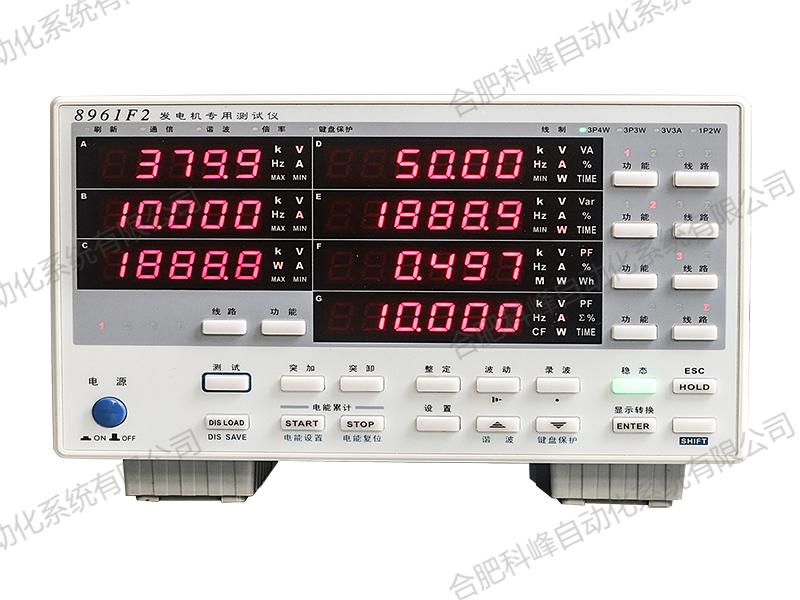

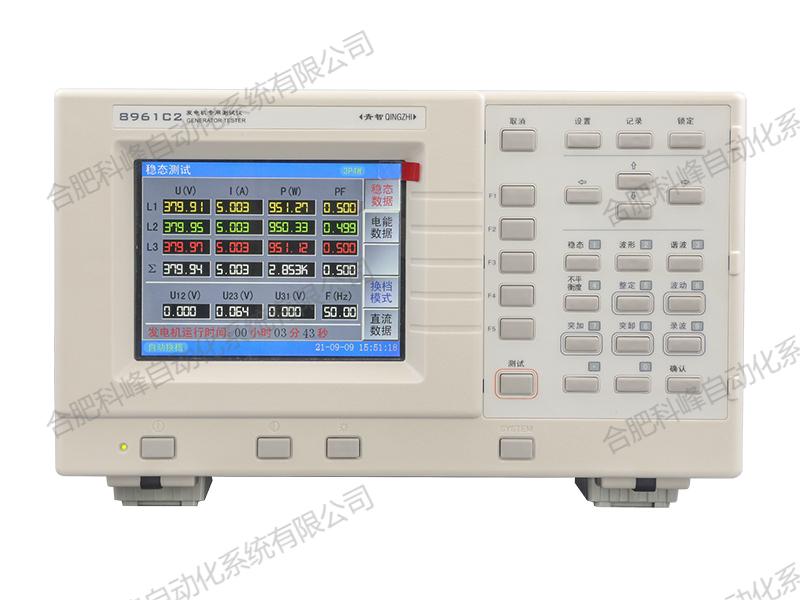

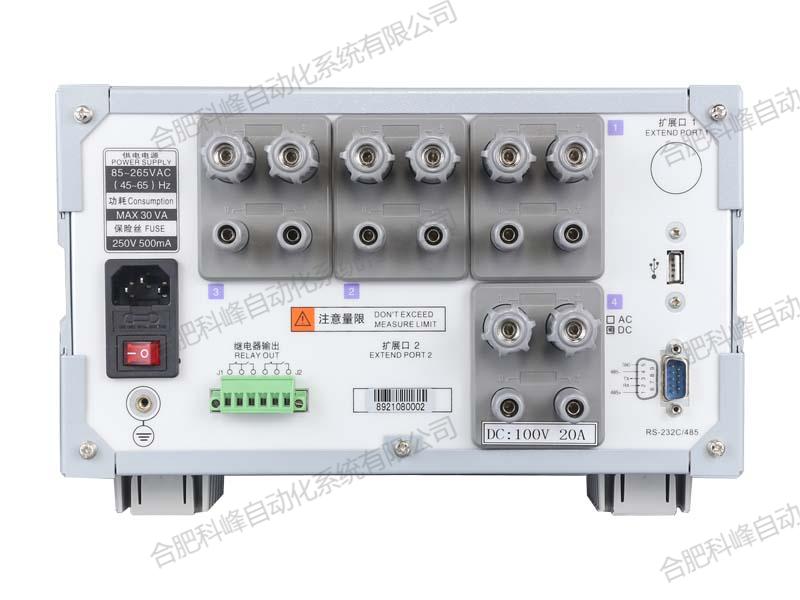

二、发电机专用、突加突卸测试-8961C2/8961F2
●主要用于单相、三相发电机组的测量。可进行型式试验、出厂检测,并生成各种报表。
●上位机软件功能强大，方便进行数据监测、控制测试过程
|
项目/型号
|
8961C2
|
8961F2
|
|
输入单元
|
三相
|
三相
|
|
基本精度
|
0.2级 （±读数0.1%+量程0.1%）
|
0.5级 （±读数0.4%+量程0.1%）
|
|
测量带宽
|
5Hz-800Hz
|
45Hz-65Hz
|
|
输入量程
|
交流 电压：6.0-600V电流：5mA-5A（可扩展互感器）
直流 电压：0.1-100V电流：20mA-20A
|
电压：9.0V-600V
电流：5mA-5A（可扩展互感器）
|
|
测试参数
|
电压U、电流I、 频率f、 有功功率P、 无功功率Q、 视在功率S、 功率因数PF、
峰值电压U±PK、 峰值电流I±PK、 峰值因数CF、电能累计E、 谐波失真、 谐波成分、效率等
|
电压U、电流I、 频率f、 有功功率P、功率因数PF、 峰值电压U±PK、
峰值电流I±PK、 电能累计E、谐波失真、 谐波成分等
|
|
允许过载
|
120%输入量程
|
120%输入量程
|
|
采样速率
|
25000次/秒（3路电压、3路电流同时采样）
|
8000次/秒（3路电压、3路电流同时采样）
|
|
谐波测量
|
（20～65）Hz：三相1～128次谐波及总谐波；
（65～120）Hz：三相1～64次谐波及总谐波；
（120～420）Hz：三相1～32次谐波及总谐波；
（420～800）Hz：三相1～16次谐波及总谐波；
|
1-50次谐波及总谐波、精度等级:B级
|
|
显示方式
|
5.6寸大屏幕彩色液晶显示
|
七窗口 7段LED显示
|
|
显示更新
|
1次/秒
|
1次/秒
|
|
通讯接口
|
标配接口：USB和RS232/485
|
标配接口：RS232/485
|
|
工作环境
|
温度(0～40)℃
湿度(20%～75%)RH
大气压 (86～106)kPa
|
温度(0～40)℃
湿度(20%～75%)RH
大气压 (86～106)kPa
|
|
整机功耗
|
＜10VA
|
＜10VA
|
|
仪表重量
|
约4.0Kg
|
约3.5Kg
|
|
整机功耗
|
＜10VA
|
＜10VA
|
|
工作电源
|
AC 100V～265V，50/60Hz
|
AC 100V～265V，50/60Hz
DC 100-300V
|
|
外形尺寸
|
宽*高*深（308*186*407）mm
|
宽×高×深 （223.5×151.5×384）mm
|
|
开孔尺寸
|
宽*高（296*166）mm
|
宽×高（209x128）mm
|
产品应用
|
测试功能
|
|
测试功能
|
测量参数
|
|
稳态测试
|
电压（U:V），电流（I:A），有功功率（P:W）,功率因数（PF）,视在功率（S:VA）,无功功率（Q:Var）, 有功电能（Ep:W·h）, 无功电能（Eq:Var·h）。
|
|
波形
|
全部波形，电压波形，电流波形，分相波形，波形数据：电压调制率，电压峰值Upk，电压波峰系数Ucf，电压畸变率，电流峰值Ipk，电流波峰系数Icf。
|
|
谐波
|
电压总谐波（波形畸变率），电流总谐波；谐波棒形图，电压偏离系数；
|
|
电压电流分次谐波（工频128次，中频32次）；电话谐波因数（工频）。
|
|
不平衡度
|
电压不平衡度，三相电压基波数据，零序电压，负序电压，正序电压；
|
|
电压角度，电流角度，相角度；相量图。
|
|
整定测试
|
电压整定上升范围，相对的电压整定上升范围；
|
|
电压整定下降范围，相对的电压整定下降范围；
|
|
频率整定上升范围，相对的频率整定上升范围；
|
|
频率整定下降范围，相对的频率整定下降范围。
|
|
波动测试
|
波动电压最大值，最小值，稳态电压偏差；
|
|
波动频率最大值，最小值，稳态频率带。
|
|
突加测试
|
加载时下降的最低瞬时电压，瞬态电压偏差，负载增加后的电压恢复时间；
|
|
（加 载）
|
加载时下降的最低瞬时频率，瞬态频率偏差，负载增加后的频率恢复时间。
|
|
突卸测试
|
卸载时上升的最高瞬时电压，瞬态电压偏差，负载减少后的电压恢复时间；
|
|
（减 载）
|
卸载时上升的最高瞬时频率，瞬态频率偏差，负载减少后的频率恢复时间。
|
|
录波
|
三相电压，三相电流同时录波。
|
|
四种录波模式：25600点/秒，12800点/秒， 6400点/秒，3200点/秒。
|
利用计算机对仪器进行控制并观看数据，并生成国标要求的报表
测试系统
具有光电隔离RS485和RS232串口通讯功能, 一台计算机可以与32台仪表同时通讯,串口功能强大，不仅可以召测所有稳态参数,还能召测突加、突卸、电压、电流、频率曲线,及电压、电流谐波曲线及谐波含量。与上位计算机配合使用, 台发电机专用测试仪基本上可以将发电机所有的电参数测量完成。

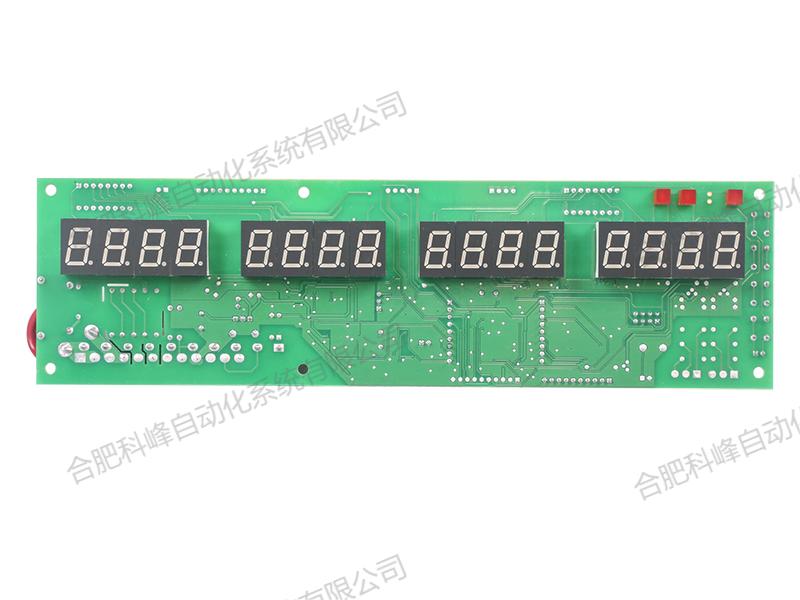

三、电源、设备配套专用-P101
|
项目/型号
|
P101
|
|
输入单元
|
单相
|
|
基本精度
|
0.5级 （±读数0.4%+量程0.1%）
|
|
测量带宽
|
45Hz-65Hz
|
|
输入量程
|
电压：5-600V
电流：5mA-20A（可扩展互感器）
|
|
测量参数
|
电压U、电流I、 频率f、 有功功率P、功率因数PF
|
|
允许过载
|
120%倍的电压、电流量程
|
|
采样速率
|
8000次/秒、采样周期约125μS (24位 电压、电流同时采样）
|
|
谐波测量
|
无
|
|
显示方式
|
四窗口 LED显示
|
|
显示更新
|
3次/秒
|
|
通讯接口
|
选配 接口： RS232/485
|
|
工作环境
|
温度(0～40)℃
湿度(20%～75%)RH
大气压 (86～106)kPa
|
|
仪表重量
|
约3Kg
|
|
整机功耗
|
＜6VA
|
|
工作电源
|
AC 85V～265V，50/60Hz，DC100-300V
|
|
注意事项
|
1、 参数给定的量程为默认量程。如需其他测试量程，订货时请声明。
2、 扩展功能为选配，非标准配置，用户订货时需时要声明。
3、 特制产品量程和功能，请参考产品标牌和特制说明。
4、 产品到货后如需增加输入模块，必须返回工厂改造。
请慎重选择需要的模块和选件。如果有任何疑问，请与青智公司联系。
|
